Сеть Internet - это сеть сетей, объединяющая как локальные сети, так и глобальные сети типа NSFNET. Поэтому центральным местом при обсуждении принципов построения сети является семейство протоколов межсетевого обмена TCP/IP.
Под термином "TCP/IP" обычно понимают все, что связано с протоколами TCP и IP. Это не только собственно сами проколы с указанными именами, но и протоколы построенные на использовании TCP и IP, и прикладные программы.
Главной задачей стека TCP/IP является объединение в сеть пакетных подсетей через шлюзы. Каждая сеть работает по своим собственным законам, однако предполагается, что шлюз может принять пакет из другой сети и доставить его по указанному адресу. Реально, пакет из одной сети передается в другую подсеть через последовательность шлюзов, которые обеспечивают сквозную маршрутизацию пакетов по всей сети. В данном случае, под шлюзом понимается точка соединения сетей. При этом соединяться могут как локальные сети, так и глобальные сети. В качестве шлюза могут выступать как специальные устройства, маршрутизаторы, например, так и компьютеры, которые имеют программное обеспечение, выполняющее функции маршрутизации пакетов. Маршрутизация - это процедура определения пути следования пакета из одной сети в другую.
Такой механизм доставки становится возможным благодаря реализации во всех узлах сети протокола межсетевого обмена IP. Если обратиться к истории создания сети Internet, то с самого начала предполагалось разработать спецификации сети коммутации пакетов. Это значит, что любое сообщение, которое отправляется по сети, должно быть при отправке "нашинковано" на фрагменты. Каждый из фрагментов должен быть снабжен адресами отправителя и получателя, а также номером этого пакета в последовательности пакетов, составляющих все сообщение в целом. Такая система позволяет на каждом шлюзе выбирать маршрут, основываясь на текущей информации о состоянии сети, что повышает надежность системы в целом. При этом каждый пакет может пройти от отправителя к получателю по своему собственному маршруту. Порядок получения пакетов получателем не имеет большого значения, т.к. каждый пакет несет в себе информацию о своем месте в сообщении. При создании этой системы принципиальным было обеспечение ее живучести и надежной доставки сообщений, т.к. предполагалось, что система должна была обеспечивать управление Вооруженными Силами США в случае нанесения ядерного удара по территории страны.
При рассмотрении процедур межсетевого взаимодействия всегда опираются на стандарты, разработанные International Standard Organization (ISO). Эти стандарты получили название "Семиуровневой модели сетевого обмена" или в английском варианте "Open System Interconnection Reference Model" (OSI Ref.Model). В данной модели обмен информацией может быть представлен в виде стека, представленного на рисунке 2.1. Как видно из рисунка, в этой модели определяется все - от стандарта физического соединения сетей до протоколов обмена прикладного программного обеспечения. Дадим некоторые комментарии к этой модели.
Физический уровень данной модели определяет характеристики физической сети передачи данных, которая используется для межсетевого обмена. Это такие параметры, как: напряжение в сети, сила тока, число контактов на разъемах и т.п. Типичными стандартами этого уровня являются, например RS232C, V35, IEEE 802.3 и т.п.

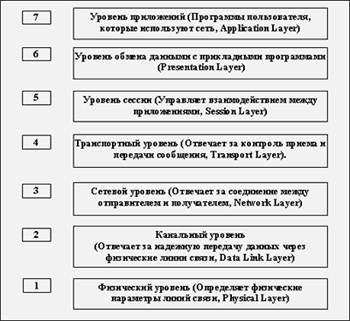

Рис. 2.1. Семиуровневая модель протоколов межсетевого обмена OSI
К канальному уровню отнесены протоколы, определяющие соединение, например, SLIP (Strial Line Internet Protocol), PPP (Point to Point Protocol), NDIS, пакетный протокол, ODI и т.п. В данном случае речь идет о протоколе взаимодействия между драйверами устройств и устройствами, с одной стороны, а с другой стороны, между операционной системой и драйверами устройства. Такое определение основывается на том, что драйвер - это, фактически, конвертор данных из оного формата в другой, но при этом он может иметь и свой внутренний формат данных.
К сетевому (межсетевому) уровню относятся протоколы, которые отвечают за отправку и получение данных, или, другими словами, за соединение отправителя и получателя. Вообще говоря, эта терминология пошла от сетей коммутации каналов, когда отправитель и получатель действительно соединяются на время работы каналом связи. Применительно к сетям TCP/IP, такая терминология не очень приемлема. К этому уровню в TCP/IP относят протокол IP (Internet Protocol). Именно здесь определяется отправитель и получатель, именно здесь находится необходимая информация для доставки пакета по сети.
Транспортный уровень отвечает за надежность доставки данных, и здесь, проверяя контрольные суммы, принимается решение о сборке сообщения в одно целое. В Internet транспортный уровень представлен двумя протоколами TCP (Transport Control Protocol) и UDP (User Datagramm Protocol). Если предыдущий уровень (сетевой) определяет только правила доставки информации, то транспортный уровень отвечает за целостность доставляемых данных.
Уровень сессии определяет стандарты взаимодействия между собой прикладного программного обеспечения. Это может быть некоторый промежуточный стандарт данных или правила обработки информации. Условно к этому уровню можно отнеси механизм портов протоколов TCP и UDP и Berkeley Sockets. Однако обычно, рамках архитектуры TCP/IP такого подразделения не делают.
Уровень обмена данными с прикладными программами (Presentation Layer) необходим для преобразования данных из промежуточного формата сессии в формат данных приложения. В Internet это преобразование возложено на прикладные программы.
Уровень прикладных программ или приложений определяет протоколы обмена данными этих прикладных программ. В Internet к этому уровню могут быть отнесены такие протоколы, как: FTP, TELNET, HTTP, GOPHER и т.п.
Вообще говоря, стек протоколов TCP отличается от только что рассмотренного стека модели OSI. Обычно его можно представить в виде схемы, представленной на рисунке 2.2.

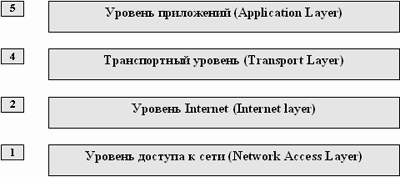

Рис. 2.2. Структура стека протоколов TCP/IP
В этой схеме на уровне доступа к сети располагаются все протоколы доступа к физическим устройствам. Выше располагаются протоколы межсетевого обмена IP, ARP, ICMP. Еще выше основные транспортные протоколы TCP и UDP, которые кроме сбора пакетов в сообщения еще и определяют какому приложению необходимо данные отправить или от какого приложения необходимо данные принять. Над транспортным уровнем располагаются протоколы прикладного уровня, которые используются приложениями для обмена данными.

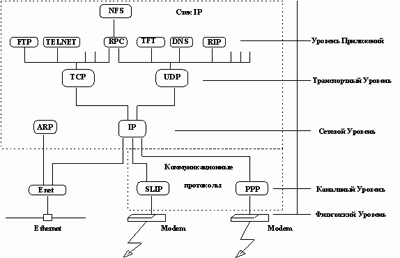

Базируясь на классификации OSI (Open System Integration) всю архитектуру протоколов семейства TCP/IP попробуем сопоставить с эталонной моделью (рисунок 2.3).
Рис. 2.3. Схема модулей, реализующих протоколы семейства TCP/IP в узле сети
Прямоугольниками на схеме обозначены модули, обрабатывающие пакеты, линиями - пути передачи данных. Прежде чем обсуждать эту схему, введем необходимую для этого терминологию.
Драйвер - программа, непосредственно взаимодействующая с сетевым адаптером.
Модуль - это программа, взаимодействующая с драйвером, с сетевыми прикладными программами или с другими модулями.
Схема приведена для случая подключения узла сети через локальную сеть Ethernet, поэтому названия блоков данных будут отражать эту специфику.
Сетевой интерфейс - физическое устройство, подключающее компьютер к сети. В нашем случае - карта Ethernet.
Кадр - это блок данных, который принимает/отправляет сетевой интерфейс.
IP-пакет - это блок данных, которым обменивается модуль IP с сетевым интерфейсом.
UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP.
TCP-сегмент - блок данных, которым обменивается модуль IP с модулем TCP.
Прикладное сообщение - блок данных, которым обмениваются программы сетевых приложений с протоколами транспортного уровня.
Инкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола. Например, упаковка IP-пакета в кадр Ethernet или TCP-сегмента в IP-пакет. Согласно словарю иностранных слов термин "инкапсуляция" означает "образование капсулы вокруг чужих для организма веществ (инородных тел, паразитов и т.д.)". В рамках межсетевого обмена понятие инкапсуляции имеет несколько более расширенный смысл. Если в случае инкапсуляции IP в Ethernet речь идет действительно о помещении пакета IP в качестве данных Ethernet-фрейма, или, в случае инкапсуляции TCP в IP, помещение TCP-сегмента в качестве данных в IP-пакет, то при передаче данных по коммутируемым каналам происходит дальнейшая "нарезка" пакетов теперь уже на пакеты SLIP или фреймы PPP.

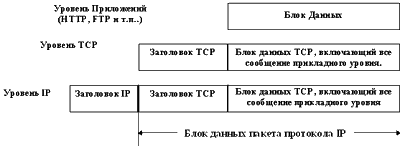

Рис. 2.4. Инкапсуляция протоколов верхнего уровня в протоколы TCP/IP
Вся схема (рисунок 2.4) называется стеком протоколов TCP/IP или просто стеком TCP/IP. Чтобы не возвращаться к названиям протоколов расшифруем аббревиатуры TCP, UDP, ARP, SLIP, PPP, FTP, TELNET, RPC, TFTP, DNS, RIP, NFS:
TCP - Transmission Control Protocol - базовый транспортный протокол, давший название всему семейству протоколов TCP/IP.
UDP - User Datagram Protocol - второй транспортный протокол семейства TCP/IP. Различия между TCP и UDP будут обсуждены позже.
ARP - Address Resolution Protocol - протокол используется для определения соответствия IP-адресов и Ethernet-адресов.
SLIP - Serial Line Internet Protocol (Протокол передачи данных по телефонным линиям).
PPP - Point to Point Protocol (Протокол обмена данными "точка-точка").
FTP - File Transfer Protocol (Протокол обмена файлами).
TELNET - протокол эмуляции виртуального терминала.
RPC - Remote Process Control (Протокол управления удаленными процессами).
TFTP - Trivial File Transfer Protocol (Тривиальный протокол передачи файлов).
DNS - Domain Name System (Система доменных имен).
RIP - Routing Information Protocol (Протокол маршрутизации).
NFS - Network File System (Распределенная файловая система и система сетевой печати).
При работе с такими программами прикладного уровня, как FTP или telnet, образуется стек протоколов с использованием модуля TCP, представленный на рисунке 2.5.
Рис. 2.5. Стек протоколов при использовании модуля TCP
При работе с прикладными программами, использующими транспортный протокол UDP, например, программные средства Network File System (NFS), используется другой стек, где вместо модуля TCP будет использоваться модуль UDP (рисунок 2.6).
Рис. 2.6. Стек протоколов при работе через транспортный протокол UDP
При обслуживании блочных потоков данных модули TCP, UDP и драйвер ENET работают как мультиплексоры, т.е. перенаправляют данные с одного входа на несколько выходов и наоборот, с многих входов на один выход. Так, драйвер ENET может направить кадр либо модулю IP, либо модулю ARP, в зависимости от значения поля "тип" в заголовке кадра. Модуль IP может направить IP-пакет либо модулю TCP, либо модулю UDP, что определяется полем "протокол" в заголовке пакета.
Получатель UDP-датаграммы или TCP-сообщения определяется на основании значения поля "порт" в заголовке датаграммы или сообщения.
Все указанные выше значения прописываются в заголовке сообщения модулями на отправляющем компьютере. Так как схема протоколов - это дерево, то к его корню ведет только один путь, при прохождении которого каждый модуль добавляет свои данные в заголовок блока. Машина, принявшая пакет, осуществляет демультиплексирование в соответствии с этими отметками.
Технология Internet поддерживает разные физические среды, из которых самой распространенной является Ethernet. В последнее время большой интерес вызывает подключение отдельных машин к сети через TCP-стек по коммутируемым (телефонным) каналам. С появлением новых магистральных технологий типа ATM или FrameRelay активно ведутся исследования по инкапсуляции TCP/IP в эти протоколы. На сегодняшний день многие проблемы решены и существует оборудование для организации TCP/IP сетей через эти системы.
При описании основных протоколов стека TCP/IP будем следовать модели стека описанной в предыдущем разделе. Первыми будут рассмотрены протоколы канального ровня SLIP и PPP. Это единственные протоколы этого уровня которые будут нами рассмотрены, так как были разработаны в рамках Internet и для Internet. Другие протоколы, например, NDIS или ODI, мы рассматривать не будем, т.к. они создавались под другие сети, хотя и могут использоваться в сетях TCP/IP также, как например, и пакетный протокол.
2.2.1. Протоколы SLIP и PPP
Интерес к этим двум протоколам вызван тем, что они применяются как на коммутируемых, так и на выделенных телефонных каналах. При помощи этих каналов к сети подключается большинство индивидуальных пользователей, а также небольшие локальные сети. Такие линии связи могут обеспечивать скорость передачи данных до 115200 битов за секунду.
Протокол SLIP (Serial Line Internet Protocol). Технология TCP/IP позволяет организовать межсетевое взаимодействие, используя различные физические и канальные протоколы обмена данными (IEEE 802.3 - ethernet, IEEE 802.5 - token ring, X.25 и т.п.). Однако, без обмена данными по телефонным линиям связи с использованием обычных модемов популярность Internet была бы значительно ниже. Большинство пользователей Сети используют свой домашний телефон в качестве окна в мир компьютерных сетей, подключая компьютер через модем к модемному пулу компании, предоставляющей IP-услуги или к своему рабочему компьютеру. Наиболее простым способом, обеспечивающим полный IP-сервис, является подключение через последовательный порт персонального компьютера по протоколу SLIP.
Согласно RFC-1055, впервые SLIP был включен в качестве средства доступа к IP-сети в пакет фирмы 3COM - UNET. В 1984 году Рик Адамс(Rick Adams) реализовал SLIP для BSD 4.2, и таким образом SLIP стал достоянием всего IP-сообщества.
Обычно, этот протокол применяют как на выделенных, так и на коммутируемых линиях связи со скоростями от 1200 до 19200 бит в секунду. Если модемы позволяют больше, то скорость можно "поднять", т.к. современные персональные компьютеры позволяют передавать данные в порт со скоростью 115200 битов за секунду. Однако, при определении скорости обмена данными следует принимать во внимание, что при передаче данных по физической линии данные подвергаются преобразованиям: компрессия и защита от ошибок на линии. Такое преобразование заставляет определять меньшую скорость на линии, чем скорость порта.
Следует отметить, что среди условно-свободно распространяемых программных IP-стеков (FreeWare), Trumpet Winsock, например, обязательно включена поддержка SLIP-коммуникаций. Такие операционные системы, как FreeBSD, Linux, NetBSD, которые можно свободно скопировать и установить на своем персональном компьютере, или HP-UX, которая поставляется вместе с рабочими станциями Hewlett Packard, имеют в своем арсенале программные средства типа sliplogin (FreeBSD) или slp (HP-UX), обеспечивающими работу компьютера в качестве SLIP-сервера для удаленных пользователей, подключающихся к IP-сети по телефону. В протоколе SLIP нет определения понятия "SLIP-сервер", но реальная жизнь вносит коррективы в стандарты. В контексте нашего изложения "SLIP-клиент" - это компьютер инициирующий физическое соединение, а "SLIP-сервер" - это машина, постоянно включенная в IP-сеть. В главе, посвященной организации IP-сетей и подключению удаленных компьютеров, будет подробно рассказано о различных способах подключения по SLIP-протоколу, поэтому не останавливаясь на деталях такого подключения перейдем к обсуждению самого протокола SLIP.
В отличии от Ethernet, SLIP не "заворачивает" IP-пакет в свою обертку, а "нарезает" его на "кусочки". При этом делает это довольно примитивно. SLIP-пакет начинается символом ESC (восьмеричное 333 или десятичное 219) и кончается символом END (восьмеричное 300 или десятичное 192). Если внутри пакета встречаются эти символы, то они заменяются двухбайтовыми последовательностями ESC-END (333 334) и ESC-ESC (333 335). Стандарт не определяет размер SLIP-пакета, поэтому любой SLIP-интерфейс имеет специальное поле, в котором пользователь должен указать эту длину. Однако, в стандарте есть указание на то, что BSD SLIP драйвер поддерживает пакеты длиной 1006 байт, поэтому "современные" реализации SLIP-программ должны поддерживать эту длину пакетов. SLIP-модуль не анализирует поток данных и не выделяет какую-либо информацию в этом потоке. Он просто "нарезает" ее на "кусочки", каждый из которых начинается символом ESC, а кончается символом END. Из приведенного выше описания понятно, что SLIP не позволяет выполнять какие-либо действия, связанные с адресами, т.к. в структуре пакета не предусмотрено поле адреса и его специальная обработка. Компьютеры, взаимодействующие по SLIP, обязаны знать свои IP-адреса заранее. SLIP не позволяет различать пакеты по типу протокола, например, IP или DECnet. Вообще-то, при работе по SLIP предполагается использование только IP (Serial Line IP все-таки), но простота пакета может быть соблазнительной и для других протоколов. В SLIP нет информации, позволяющей корректировать ошибки линии связи. Коррекция ошибок возлагается на протоколы транспортного уровня - TCP, UDP. В стандартном SLIP не предусмотрена компрессия данных, но существуют варианты протокола с такой компрессией. По поводу компрессии следует заметить следующее: большинство современных модемов, поддерживающих стандарты V.42bis и MNP5, осуществляют аппаратную компрессию. При этом практика работы по нашим обычным телефонным каналам показывает, что лучше отказаться от этой компрессии и работать только с автоматической коррекцией ошибок, например MNP4 или V.42. Вообще говоря, каждый должен подобрать тот режим, который наиболее устойчив в конкретных условиях работы телефонной сети (вплоть до времени года, и частоты аварий на теплотрассах).
Соединения типа "точка-точка" - протокол PPP (Point to Point Protocol). PPP - это более молодой протокол, нежели SLIP. Однако, назначение у него то же самое - управление передачей данных по выделенным или коммутируемым линиям связи. Согласно RFC-1661, PPP обеспечивает стандартный метод взаимодействия двух узлов сети. Предполагается, что обеспечивается двунаправленная одновременная передача данных. Как и в SLIP, данные "нарезаются" на фрагменты, которые называются пакетами. Пакеты передаются от узла к узлу упорядоченно. В отличии от SLIP, PPP позволяет одновременно передавать по линии связи пакеты различных протоколов. Кроме того, PPP предполагает процесс автоконфигурации обоих взаимодействующих сторон. Собственно говоря, PPP состоит из трех частей: механизма инкапсуляции (encapsulation), протокола управления соединением (link control protocol) и семейства протоколов управления сетью (network control protocols).
При обсуждении способов транспортировки данных при межсетевом обмене часто применяется инкапсуляция, например, инкапсуляция IP в X.25. С инкапсуляцией TCP в IP мы уже встречались. Инкапсуляция обеспечивает мультиплексирование различных сетевых протоколов (протоколов межсетевого обмена, например IP) через один канал передачи данных. Инкапсуляция PPP устроенна достаточно эффективно, например для передачи HDLC фрейма требуется всего 8 дополнительных байтов (8 октетов, согласно терминологии PPP). При других способах разбиения информации на фреймы число дополнительных байтов может быть сведено до 4 или даже 2. Для обеспечения быстрой обработки информации граница PPP пакета должна быть кратна 32 битам. При необходимости в конец пакета для выравнивания на 32-битовую границу добавляется "балласт". Вообще говоря, понятие инкапсуляции в терминах PPP - это не только добавление служебной информации к транспортируемой информации, но, если это необходимо, и разбиение этой информации на более мелкие фрагменты.
Под датаграммой в PPP понимают информационную единицу сетевого уровня, применительно к IP - IP-пакет. Под фреймом понимают информационную единицу канального уровня (согласно модели OSI). Фрейм состоит из заголовка и хвоста, между которыми содержатся данные. Датаграмма может быть инкапсулирована в один или несколько фреймов. Пакетом называют информационную единицу обмена между модулями сетевого и канального уровня. Обычно, каждому пакету ставится в соответствие один фрейм, за исключением тех случаев, когда канальный уровень требует еще большей фрагментации данных или, наоборот, объединяет пакеты для более эффективной передачи. Типичным случаем фрагментации являются сети ATM. В упрощенном виде PPP-фрейм показан на рисунке 2.7.
Рис. 2.7. PPP-фрейм
В поле "протокол" указывается тип инкапсулированной датаграммы. Существуют специальные правила кодирования протоколов в этом поле (см.ISO 3309 и RFC-1661). В поле "информация" записывается собственно пакет данных, а в поле "хвост" добавляется "пустышка" для выравнивания на 32-битувую границу. По умолчанию для фрейма PPP используется 1500 байтов. В это число не входит поле "протокол".
Протокол управления соединением предназначен для установки соглашения между узлами сети о параметрах инкапсуляции (размер фрейма, например). Кроме этого, протокол позволяет проводить идентификацию узлов. Первой фазой установки соединения является проверка готовности физического уровня передачи данных. При этом, такая проверка может осуществляться периодически, позволяя реализовать механизм автоматического восстановления физического соединения как это бывает при работе через модем по коммутируемой линии. Если физическое соединение установлено, то узлы начинают обмен пакетами протокола управления соединением, настраивая параметры сессии. Любой пакет, отличный от пакета протокола управления соединением, не обрабатывается во время этого обмена. После установки параметров соединения возможен переход к идентификации. Идентификация не является обязательной. После всех этих действий происходит настройка параметров работы с протоколами межсетевого обмена (IP, IPX и т.п.). Для каждого из них используется свой протокол управления. Для завершения работы по протоколу PPP по сети передается пакет завершения работы протокола управления соединением.
Процедура конфигурации сетевых модулей операционной системы для работы по протоколу PPP более сложное занятие, чем аналогичная процедура для протокола SLIP. Однако, возможности PPP соединения гораздо более широкие. Так например, при работе через модем модуль PPP, обычно, сам восстанавливает соединение при потере несущей частоты. Кроме того, модуль PPP сам определяет параметры своих фреймов, в то время как при SLIP их надо подбирать вручную. Правда, если настраивать оба конца, то многие проблемы не возникают из-за того, что параметры соединения известны заранее. Более подробно с протоколом PPP можно познакомиться в RFC-1661 и RFC-1548.
2.2.2. Протокол ARP. Отображение канального уровня на уровень межсетевого обмена
Прежде чем начать описание протокола ARP необходимо сказать несколько слов о протоколе Ethernet.
Технология Ethernet. Кадр Ethernet содержит адрес назначения, адрес источника, поле типа и данные. Размер адреса Ethernet - 6 байтов. Каждый сетевой адаптер имеет свой сетевой адрес. Адаптер "слушает" сеть, принимает адресованные ему кадры и широковещательные кадры с адресом FF:FF:FF:FF:FF:FF, отправляет кадры в сеть.
Технология Ethernet реализует метод множественного доступа с контролем несущей и обнаружением столкновений. Этот метод предполагает, что все устройства взаимодействуют в одной среде. В каждый момент времени передавать может только одно устройство, а все остальные только слушать. Если два или более устройств пытаются передать кадр одновременно, то фиксируется столкновение и каждое устройство возобновляет попытку передачи кадра через случайный промежуток времени. Одним словом, в каждый момент времени в сегменте узла сети находится только один кадр.
Понятно, что чем больше компьютеров подключено в сегменте Ethernet, тем больше столкновений будет зафиксировано и тем медленнее будет работать сеть. Кроме того, если в сети стоит сервер, к которому часто обращаются, то это также снизит общую производительность сети.
Важной особенностью интерфейса Ethernet является то, что каждая интерфейсная карта имеет свой уникальный адрес. Каждому производителю карт выделен свой пул адресов в рамках которого он может выпускать карты (таблица 2.1). Согласно протоколу Ethernet, каждый интерфейс имеет 6-ти байтовый адрес. Адрес записывается в виде шести групп шестнадцатиричных цифр по две в каждой (шестнадцатеричная записи байта). Первые три байта называются префиксом, и именно они закреплены за производителем. Каждый префикс определяет 224 различных комбинаций, что равно почти 17-ти млн. адресам.
Таблица 2.1
Протокол ARP (RFC 826). Address Resolution Protocol используется для определения соответствия IP-адреса адресу Ethernet. Протокол используется в локальных сетях. Отображение осуществляется только в момент отправления IP-пакетов, так как только в этот момент создаются заголовки IP и Ethernet. Отображение адресов осуществляется путем поиска в ARP-таблице. Упрощенно, ARP-таблица состоит из двух столбцов:
В первом столбце содержится IP-адрес, а во втором Ethernet-адрес. Таблица соответствия необходима, так как адреса выбираются произвольно и нет какого-либо алгоритма для их вычисления. Если машина перемещается в другой сегмент сети, то ее ARP-таблица должна быть изменена.
Таблицу ARP можно посмотреть, используя команду arp:
Правда здесь существуют нюансы. В каждый момент времени таблица ARP разная. Это хорошо видно на следующем примере:
В приведенном примере подчеркиванием выделены команды, которые пользователь вводил из командной строки. При первом использовании команды ARP в таблице ARP нет машины apollo.polyn.kiae.su, хотя она находится в том же сегменте Ethernet, что и машина polyn.net.kiae.su, на которой выполняются команды. После выполнения команды ping в таблицу добавляется новая строка, которая задает соответствие Ethernet-адреса машины apollo и ее IP-адреса.
Кроме этого, в обоих отчетах arp есть строка с пустым именем машины, а точнее символом "?" в имени машины. В разделе 3.1 будут подробно рассмотрены вопросы определения имени машины по IP-адресу и IP-адреса по имени машины. В данном случае для машины с адресом 144.206.140.201 просто не определено соответствие между IP-адресом и именем машины.
При работе в локальной IP-сети при обращении к какому-либо ресурсу, например архиву FTP, его Ethernet-адрес ищется по IP-адресу в ARP-таблице и после этого запрос отправляется на сервер.
ARP-таблица заполняется автоматически, что хорошо видно из приведенного ранее примера. Если нужного адреса в таблице нет, то в сеть посылается широковещательный запрос типа "чей это IP-адрес?". Все сетевые интерфейсы получают этот запрос, но отвечает только владелец адреса. При этом существует два способа отправки IP-пакета, для которого ищется адрес: пакет ставится в очередь на отправку или уничтожается. В первом случае за отправку отвечает модуль ARP, а во втором случае модуль IP, который повторяет посылку через некоторое время. Широковещательный запрос выглядит так:
Ответ машины, чей адрес ищется, будет выглядеть следующим образом:
Полученный таким образом адрес будет добавлен в ARP-таблицу.
Следует отметить, что если искомого IP-адреса нет в локальной сети и сеть не соединена с другой сетью шлюзом, то разрешить запрос не удается. IP-модуль будет уничтожать такие пакеты, обычно по time-out (превышен лимит времени на разрешение запроса). Модули прикладного уровня, при этом, не могут отличить физического повреждения сети от ошибки адресации.
Однако в современной сети Internet, как правило, запрашивается информация с узлов, которые реально в локальную сеть не входят. В этом случае для разрешения адресных коллизий и отправки пакетов используется модуль IP.
Если машина соединена с несколькими сетями, т.е. она является шлюзом, то в таблицу ARP вносятся строки, которые описывают как одну, так и другую IP-сети. При использовании Ethernet и IP каждая машина имеет как минимум один адрес Ethernet и один IP-адрес. Собственно Ethernet-адрес имеет не компьютер, а его сетевой интерфейс. Таким образом, если компьютер имеет несколько интерфейсов, то это автоматически означает, что каждому интерфейсу будет назначен свой Ethernet-адрес. IP-адрес назначается для каждого драйвера сетевого интерфейса. Грубо говоря, каждой сетевой карте Ethernet соответствуют один Ethernet-адрес и один IP-адрес. IP-адрес уникален в рамках всего Internet.
